불도저의 종류와 특성

1. 주행장치에 의한 구분

① 크롤러식

• 접지 면적이 넓어 분포하중이 일정하다
• 강력한 굴착력으로 연약지반, 험지, 경사지 작업에 유리하다

② 휠 식

• 이동속도가 빠르다.
• 노면 손상이 없다.



2. 굴착기의 작동장치에 의한 구분

① 케이블 식(direct driver)

• 운전원의 숙련도가 요구된다.
• 조작 시 힘이 든다.

② 유압식(power shift)

• 조작이 간편하다
• 운전원의 숙련도 및 지식에 크게 구애받지 않는다.



3. 기능에 따른 구분

① 스트레이트 도저(블레이드 상하작동) : 가장 일반적인 불도저

• 경사면 굴착, 습지용 도저
• 삽날 변경 불가
• 삽날을 트랙터 앞에 90˚로 장착







② 앵글 도저 : 삽날이 길고 낮으며, 좌우 25~30˚ 회전이 가능하여 틸트도저 및 스트레이트 도저 역할을 수행한다.

• 절토, 제설, 파이프 매설
• 사면굴착, 정지, 매립 등 토사를 좌우로 운반







③ 틸트 도저

• 트랙터 전면에 배토판 또는 레이크 등 기타 부수장치 부착
• 블레이드를 상하 30~35˚ 가능, 수동식과 유압식이 있음.









④ 힌지 도저 : 앵글도저 보다 큰 각으로 움직일 수 있어 삽을 밖으로 기울여 흙을 옆으로 밀며 전진



• 제설작업에 적합하다.
• 절토 및 다량의 흙을 전방으로 이송한다.





⑤ 토너 도저 : 저압의 고무타이어식 도저, 이동이 쉽고 노면에 해를 주지 않는다.

⑥ 트리 도저(임업용) : 트랙터 정면에 V자형 토공판으로 상하 이동이 가능하다.



• 나무를 쓰러트려 개간 정지작업에 용이하다.







⑦ 레이크 도저 : 트랙터에 조립식 레이크를 부착한 형태이다.





• 농지 개간시 나무 뿌리제거, 도로 및 댐 공사시 흙속의 암석 제거에 사용된다.





⑧ U 도저 : 블레이드가 U자형으로 옆으로 넘침이 적다.





• 흐트러진 흙, 석탄 등 경량물의 대형 처리가 용이함.







⑨ Push 도저 : 토공판 중앙에 푸쉬블레이드를 장착하여 점질 토사의 배토가 쉽다.

⑩ 버킷 도저 : 버킷을 장착한 형태이다. 토사를 쳐올려 운반이 가능하다.

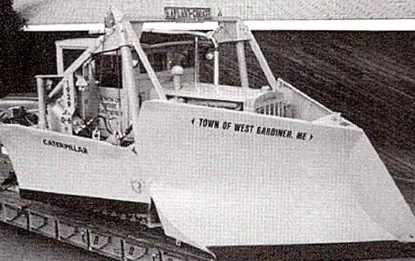

⑪ 투웨이(two-way) 도저 : 블레이드 방향 전후 바꿈이 가능하여, 전후진 양방향 작업이 가능하다.









⑫ V-플라우 도저 : V형 Plow를 토공판 대신 장착한 형태이다.











4. 부속장치(후단)에 따른 구분

① 리퍼 도저 : 굳은 암석이나 지반 파취가 용이하다.
② 백호 도저 : 소용량의 유압식 백호를 설치한 형태이다.
③ 크레인 도저 : 유압식 크레인을 설치한 형태이다.
④ 토잉 윈치 도저 : 윈치를 장착하여 중량물의 끌기가 용이하다.



< 왼쪽부터 ① 리퍼도저, ② 백호도저, ③ 크레인도저, ④ 토잉 윈치도저 >





5. 기타 운전 조건 및 운전 방법에 따른 구분

① 스크레이퍼 도저 : 불도저 및 스크레이퍼의 각각의 특성을 겸비

• 협소하고 연약한 장소 작업

② 수중 불도저, 수륙 양용 불도저 : 유선 조작 가능

• 수심 50~50m 정도에서 작업 가능
• 해저의 파쇄, 굴착 및 방파제 기초 작업

③ 무선 조종 불도저 : 제철소 열처리, 가스, 먼지, 낙석 등 위험지대용

④ 핸드 도저 : 소규모 공사용, 협소한 건축 작업장, 배관 공사용

• 자중 500~1000kg 가량, 불도저의 1/2 이하

⑤ Air 도저 : 압축 공기에 의해 원격 조작되는 소형 도저

• 운전원의 위험이 예상되는 작업장용
• 중량 300~1000kg 가량

⑥ 습지용 도저 : 함수비가 높은 토질 작업용

• 접지압 약 0.25kg/cm2
